認識されない - 認識されないＵＳＢメモリからデータを取り出します

認識されないＵＳＢメモリからのデータ復旧は弊社において数多く依頼を受けています
認識されない症状の場合のデータの取り出し成功率はおよそ８０パーセント位です。以下でも説明していますが、原因は次のいずれかです

１．半田付けが取れたことによる通電不良
２．微小部品の破損
３．コントローラの電気的な破損
４．メモリの破損

原因は次の通りです
１．コネクタ部分に刺激を受けたことによる各部の半田付けの外れ
２．異常な電気による微小部品の破損
３．異常な電気によるコントローラの破損
４．異常な電気によるメモリの破損
５．不良品、劣化、その他原因不明な電気的または物理的な破損

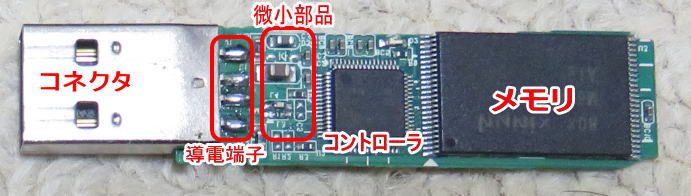

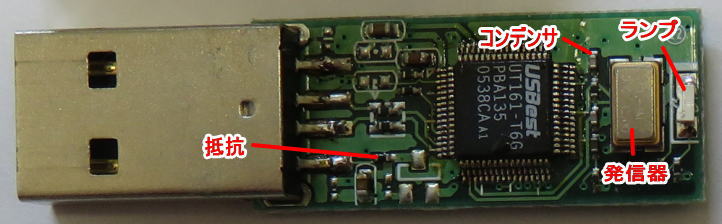

ＵＳＢメモリの内部写真

ＵＳＢメモリのどの部分が壊れて認識されなくなるのか、そして、データを取り出すことができるのか気になるところです
認識されなくなる箇所を上の写真で説明します

１．ＵＳＢメモリが認識されない最も多い原因は導電端子の半田の外れや、導電端子の折れ破損です
　コネクタが曲がったり、抜き差しを繰り返しているうちに導電端子が外れたり、折れたり、断線することがあります
また、この部分が破損した場合は導電端子の周辺の回路パターンの剥離などもき起こしていることがあります
通常、コネクタは２箇所が基板に半田付けされています。固定方法は製造メーカーによって、しっかり固定されているものと、そうでなく外れやすいものがあります。

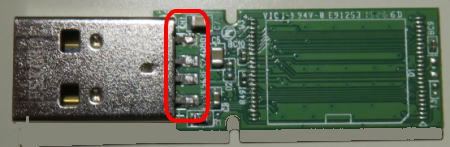

ＵＳＢ２タイプの導電端子の接続部分
USB2コネクタ端子外れの写真

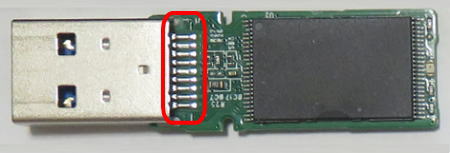

ＵＳＢ３タイプの導電端子の接続部分
USB3コネクタ端子外れの写真

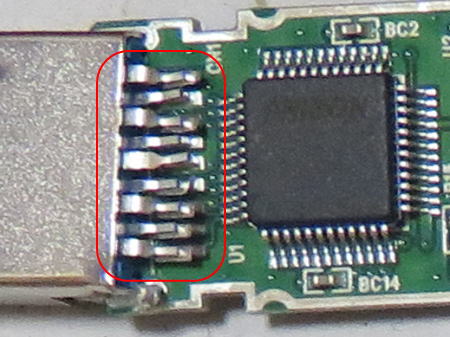

ＵＳＢ３タイプの導電端子の接続部分が半田外れを起こした例
下から１,２,３,５,８番目の導電端子が浮き上がっています。半田が外れているためです
コネクタ端子外れの拡大写真

このような症状の場合はデータの取り出しは成功します。
症状は軽度物理破損で料金は弊社の一番安い料金です

２．続いて多く発生している場所はコントローラです
　コントローラの端子部分の半田が取れてしまったり、電気的に破損しています
コントローラが壊れた場合も高い確率でデータを取り出せますが、古い製品や、海外製のもの、ごく最近の新しい規格のコントローラの場合は作業できないことがあります

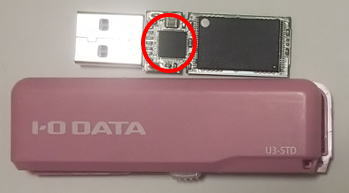

一般に見受けられるコントローラ
一般に見受けられるコントローラ写真

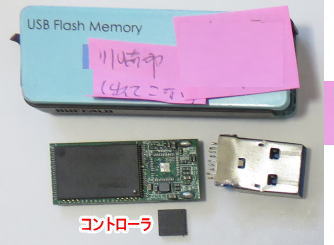

コントローラを取り外したもの、およそ５ミリ角の大きさ
裏面は半田付けされているため取り外しが困難
コントローラを取り外した写真

長方形をしたコントローラの例。あまり使われていない
USB2コネクタ端子外れの写真

一体型のＵＳＢメモリは配線がないため作業できません。
特殊なコントローラの写真

特殊な用途の機器
一般のＵＳＢメモリと互換がない
USB2コネクタ端子外れの写真

３．そして、三番目に多いのはメモリの破損です。復旧ソフトで取り出せる場合と、致命的に破損してデータを取り出せない場合があります
復旧ソフトで取り出せた場合は論理障害で弊社の一番安い料金です

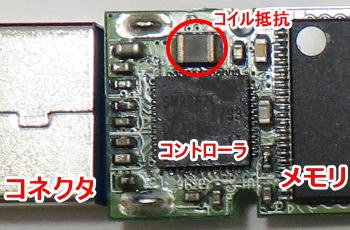

４．四番目は肉眼では見えにくい小さな微小部品の破損です。抵抗器、コンデンサー、半導体、発信機、ランプ、その他があります
一般的なＵＳＢメモリの基板の写真以下に紹介しています
いずれも肉眼ではほとんど見えません

抵抗器、コンデンサー、発信子、ランプの写真
一般的には下の写真のように微小部品が沢山ついていますが、これらが全くないものがあります。
微小部品がついていないものやマイクロＳＤが入っている製品は修理ができないためデータを取り出せません

微小部品の写真

５．五番目に、数としては多くないですがコネクタ内部の破損です
軽度物理破損で弊社の一番安い料金です

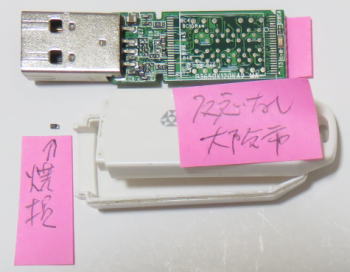

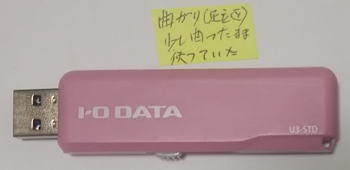

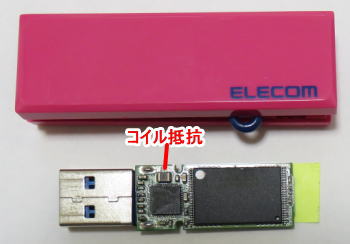

認識しないＵＳＢメモリのからのデータ取り出し例を以下に紹介します
